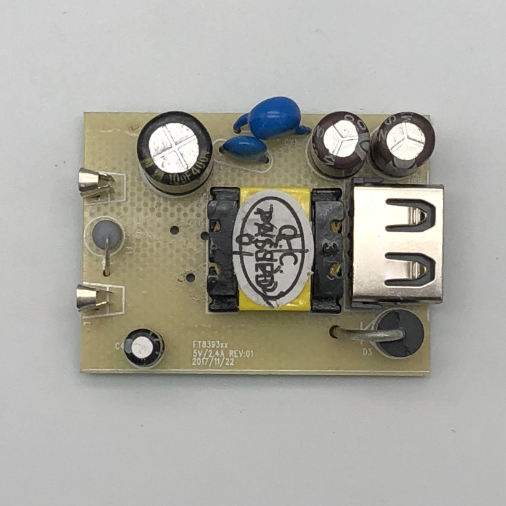

5V2.4A非认证特色概述

• 变压器为普通EE15W，非三明治普通绕法，仅3个绕组，可自动绕法，成本低；
• 超小外壳，输出采用SR1045L肖特基，电路外围简单，成本低；
• 高Vac输入可满足5V2.4A，低压90Vac输入可满足5V2.0A;
• Efficiency ≥ 80.26%@115/230Vac，满足六级能效
• 待机功耗<75mW@230Vac，满足六级能效
• 恒压精度：± 3%，恒流精度：± 3%
• 内置输出线损补偿(FT8393ND1: 线补3%)，调试简单方便
• 具有输出短路保护、欠压锁定、过压保护功能，优秀的容性负载输出启动特性
• 内置功率开关管，SOP-7封装，外围元件数量少，成本低

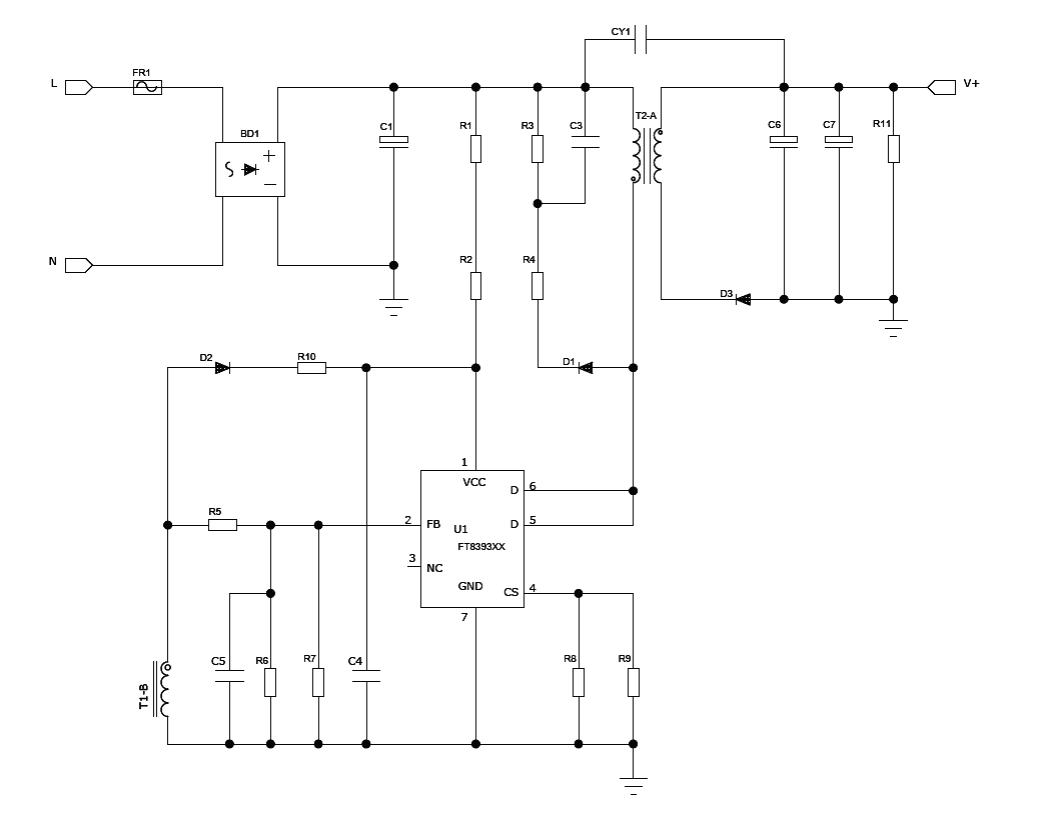

• 电路原理
• 测试数据
• EMI

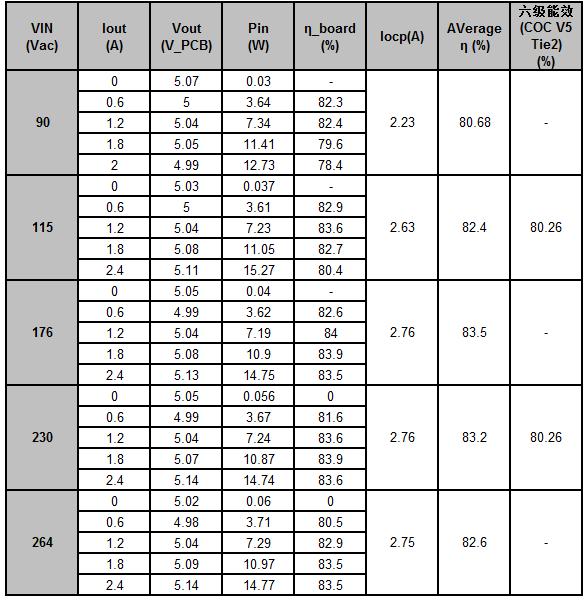

效率/纹波/OCP：

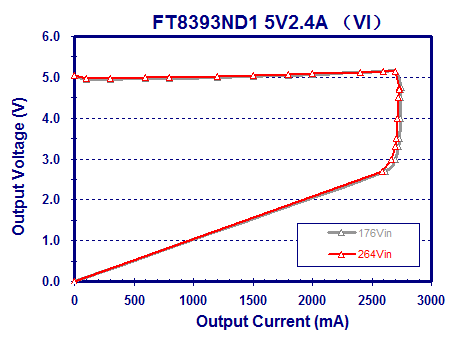

I-V曲线：

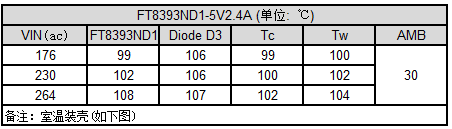

关键器件温度：

本样机不考虑EMI，如用户需过EMI，请增加EMI滤波器件或咨询我们
