5V2.4A特色概述

• 变压器为非三明治普通绕法，仅3个绕组，可自动绕线，绕法简单成本低；
• 高效率、低待机功耗: 符合DoE 6 和CoC Tier2 六级能效要求并有余量;
• 平均Efficiency ≥ 85.0%@115Vac/230Vac
• 待机功耗<75mw@230Vac
• 符合EMI测试标准: EN55022/033/013 Class B
• 传导/辐射PASS并有余量
• CC/CV 精度高、低纹波电压
• 恒压精度：± 3%，恒流精度：± 3%
• 内置输出线损补偿，调试简单方便
• 具有输出短路保护、欠压锁定、过压保护功能，优秀的容性负载输出启动特性
• FT8393ND1，原边控制芯片，内置功率管，SOP7封装，外围元件数量少，成本低
• FT8370B，同步整流芯片，内置MOS，SOP8封装，外围无需元件，空间小，成本低
• FT8393ND1和FT8370B内置动态响应优化模块，搭配使用时具有优秀的动态响应

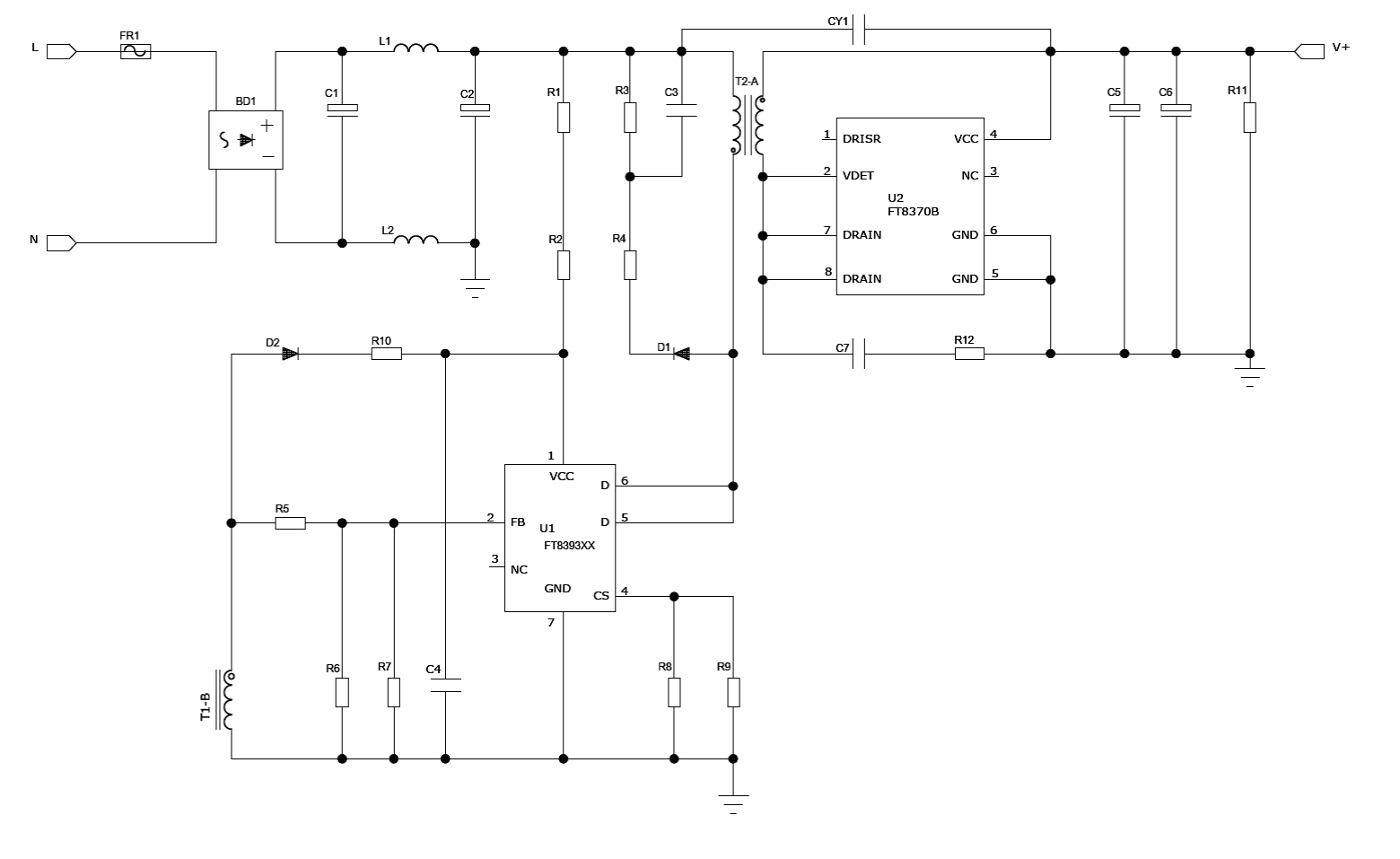

• 电路原理
• 测试数据
• EMI

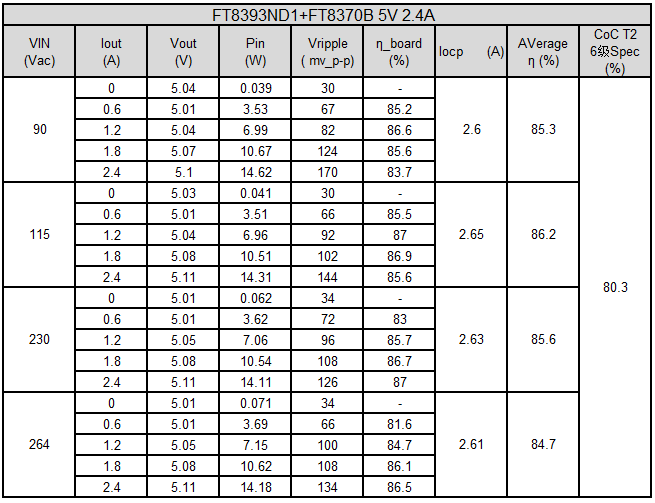

效率/纹波/OCP：

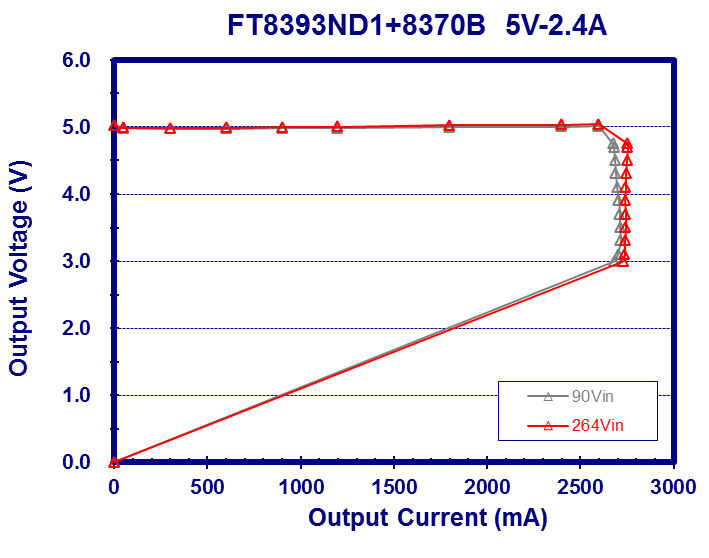

I-V曲线：

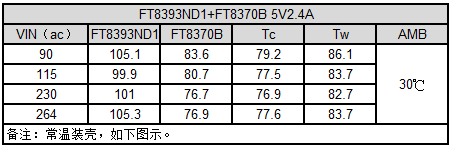

关键器件温度：

PASS（图略）
