5V3.4A特色概述

• 全电压输入范围：90Vac~264Vac 50/60Hz
• 次边搭配我司的同步整流FT8370C，SOP8封装，内置MOS，电路外围超级简单(无需任何元件)，空间小，成本低；
• FT8393xx和FT8370x内置看门狗，具有优秀的动态响应(0到满载动态，输出电压可在4.0V~5.5V之间)；
• 高效率、低待机功耗、低纹波电压: 满足DoE/CoC T2 六级能效要求并有足够余量
• 平均Efficiency ≥ 87%@115Vac/230Vac (六级标准为82.7%) 待机功耗<75mw@230Vac
• 符合EMI测试标准 EN55002 Class B标准
• CC/CV 精度高 恒压精度：± 3%，恒流精度：± 3%
• 内置输出线损补偿(FT8393MDD1:线补3%;FT8393MDD2:线补6%)，调试简单方便
• 具有输出短路保护、欠压锁定、过压保护功能，优秀的容性负载输出启动特性
• FT8393MDDx内置MOS管，DIP-7封装，外围元件数量很少，成本低

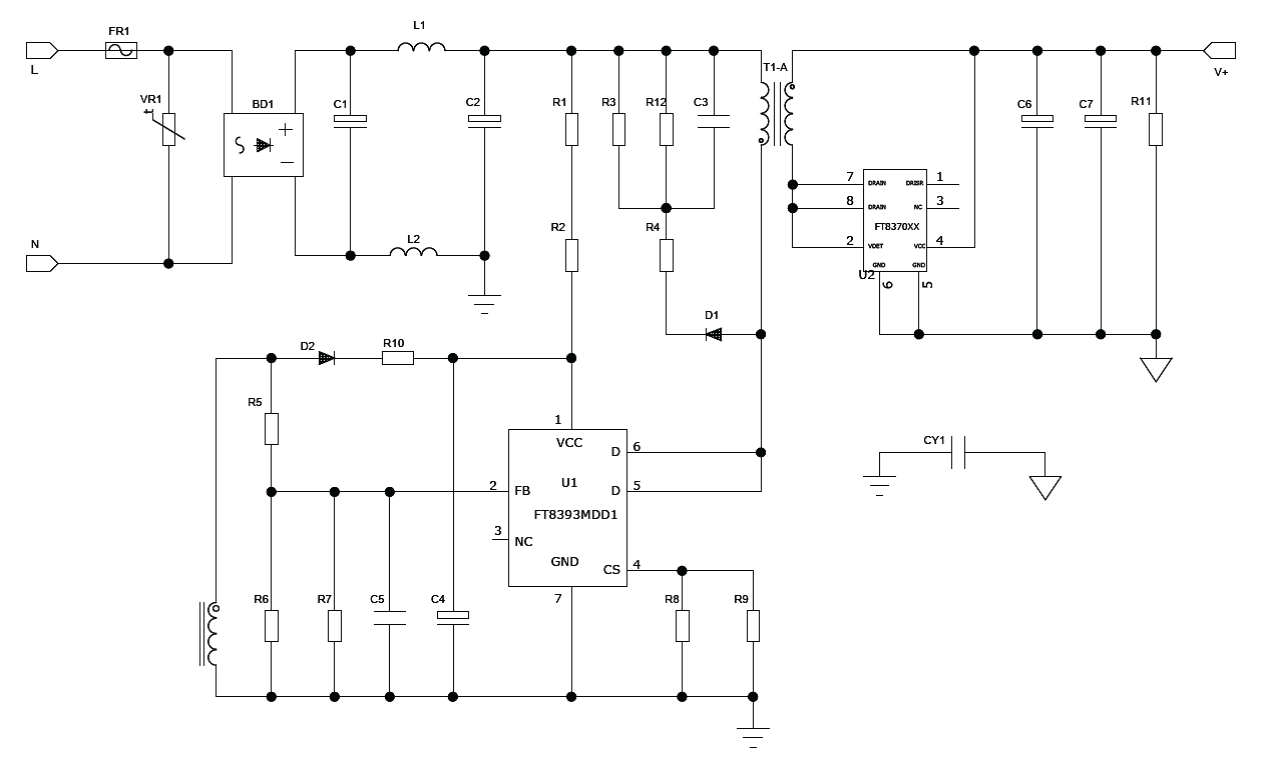

• 电路原理
• 测试数据
• EMI

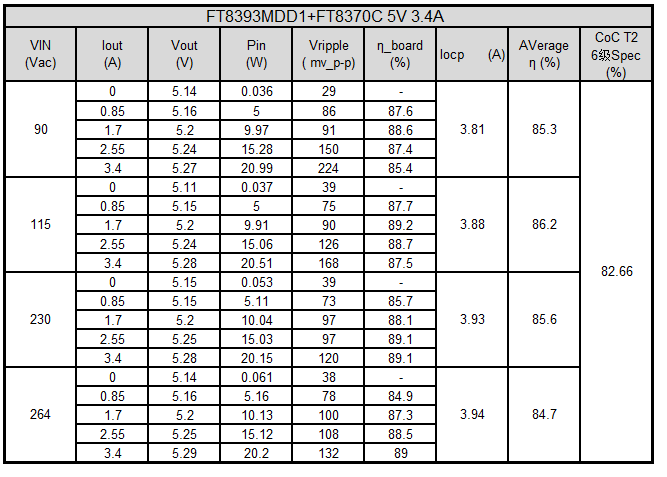

效率/纹波/OCP：

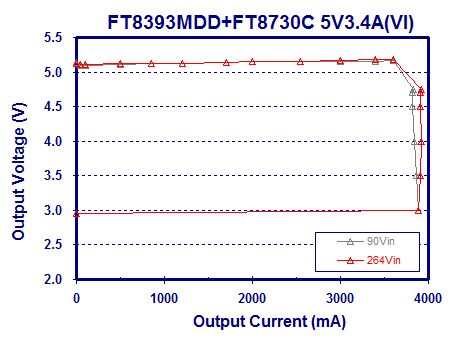

I-V曲线：

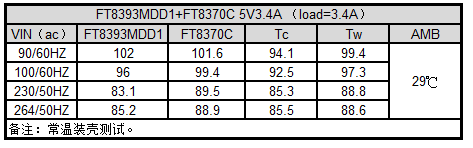

关键器件温度：

PASS（图略）
